一、参数信息(1200mm边长为例)
1.基本参数

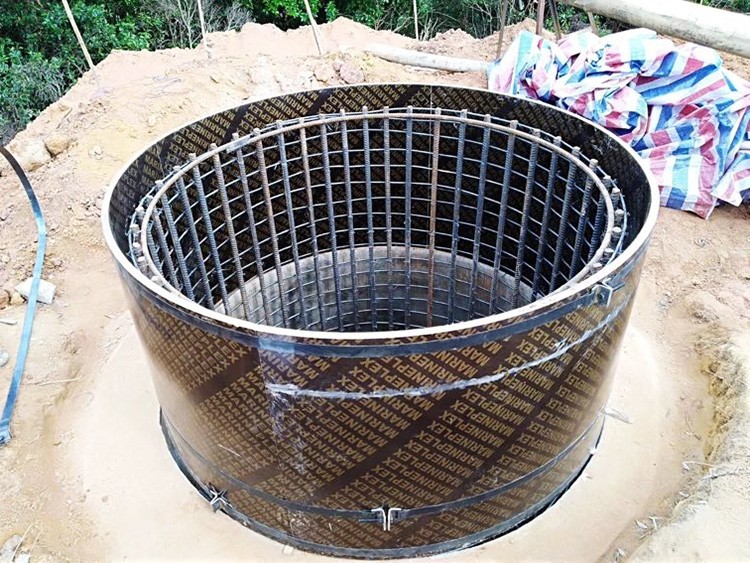

柱模板高度：4.3m；结构表面要求：隐藏；木质圆模板详图见
2.面板参数
面板厚度：18mm；
抗弯设计值fm：31N/mm2；弹性模量E：11500N/mm2；
3.固定卡参数
固定卡设置间距(mm)：300
材料：板条采用Q235级钢板，紧固螺丝采用8.8级钢螺丝。
4.荷载参数
砼对模板侧压力标准值G4k：36.952kN/m2；
倾倒砼产生的荷载标准值Q3k：2kN/m2；
二、柱模板面板的计算
面板为受弯结构，需要验算其抗弯强度和刚度。这里取面板的计算宽度为10mm
面板的截面惯性矩I和截面抵抗矩W分别为:
I = 10×183/12= mm4；
W = 10×182/6 = mm3；
1.荷载计算及组合
(1) 新浇砼作用于模板的最大侧压力G4k
按下列公式计算，并取其中的较小值:
F1=0.22γtβ1β2V1/2
F2=γH
其中 γ -- 砼的重力密度，取24.000kN/m3；
t -- 新浇砼的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；
T -- 砼的入模温度，取20.000℃；
V -- 砼的浇筑速度，取1.500m/h；
H -- 砼侧压力计算位置处至新浇砼顶面总高度，取4.300m；
β1-- 外加剂影响修正系数，取1.000；
β2-- 砼坍落度影响修正系数，取1.000。
根据以上两个公式计算得到：
F1=36.952 kN/m2
F2=103.200 kN/m2
根据国内外大量试验研究，当模板的高度＞2.5m时，最大侧压力F3=50 kN/m2；
新浇砼作用于模板的最大侧压力G4k=min（F1，F2，F3）=36.952 kN/m2；
砼侧压力的有效压头高度：h=F/γ=36.952/24.000=1.540m；
(2) 倾倒砼时产生的荷载标准值Q3k
Q3k=2kN/m2；
(3) 确定采用的荷载组合
计算挠度采用标准组合：
q=36.952×1=36.952kN/m；
计算弯矩采用基本组合： q=max（q1，q2）=46.661kN/m；
由可变荷载效应控制的组合：
q1=0.9×(1.2×36.952+1.4×2) ×1=42.428kN/m；
由永久荷载效应控制的组合：
q2=0.9×(1.35×36.952+1.4×0.7×2) ×1=46.661kN/m；
将柱圆模展开，加载浇筑混凝土侧压力，固定卡（钢带）支座每间隔300mm设置，8.8级钢螺丝每条钢带布置一个，模板面板按照单向板计算（长短边之比大于3），每跨简化成简支梁，取10mm计算单元，其计算简图如下：
面板挠度计算
容许挠度: 结构表面隐藏[ν]=l/250；
挠度为1.157mm，容许挠度为1.200mm，满足要求！
